OWON HDS1022M-N 20MHz 2 แชนแนล ออสซิลโลสโคป

หรือ
QR Code

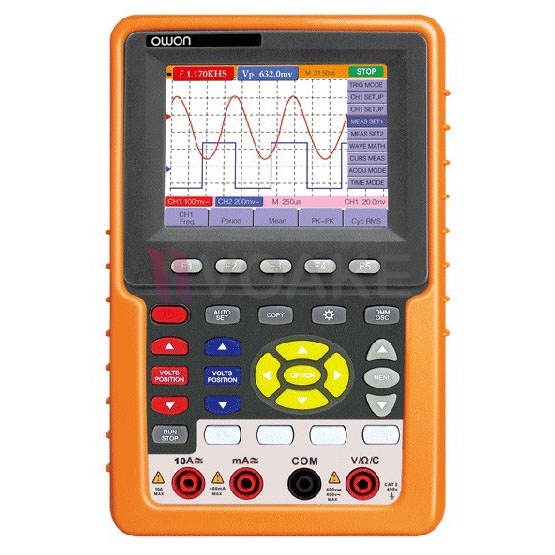

ออสซิลโลสโคปยี่ห้อ OWON รุ่น HDS1022M-N
Sample Rate 100MS/s
2 in 1 (ดิจิตอลออสซิลโลสโคป + มัลติมิเตอร์)
แบนด์วิดธ์ 20MHz
Oscilloscope แบบ 2 แชนแนล
เชื่อมต่อกับคอมพิวเตอร์ผ่าน USB พร้อซอฟต์แวร์

ยี่ห้อสินค้า (Brand) ของHong Kong
รหัสสินค้า: HDS1022M-N หมวดหมู่:
ระยะเวลาจัดส่งสินค้า: 15 ถึง 30 วัน
การจัดส่งสินค้า: ฟรีทาง Kerry หรือ ไปรษณีย์
ไฟล์ข้อมูลสำหรับดาวน์โหลด

คำอธิบาย

คุณสมบัติของ OWON HDS1022M-N 20MHz Handheld Oscilloscope

  • ออสซิลโลสโคปยี่ห้อ OWON รุ่น HDS1022M-N
  • แบนด์วิดธ์ 20MHz
  • Oscilloscope แบบ 2 แชนแนล
  • Sample Rate 100MS/s
  • 2 in 1 (ดิจิตอลออสซิลโลสโคป + มัลติมิเตอร์)
  • เชื่อมต่อกับคอมพิวเตอร์ผ่าน USB พร้อซอฟต์แวร์
  • มัลติมิเตอร์ รองรับ SCPI
  • ฟังชั่นปรับย่านการวัดอัตโนมัติ  (Auto-scale)
  • ฟังชั่น FFT
  • 20 group automatic measurement options
  • จอแสดงผลแบบสี TFT LCD ขนาด 3.8 นิ้ว, 640 x 480 pixels
  • แบตเตอรี่แบบ Rechargeable Li-ion

ข้อมูลทางเทคนิค

ยี่ห้อ/รุ่น OWON/HDS1022M-N
แบนด์วิดธ์ 20MHz
Sample Rate (real time ) 100MS/s
Horizontal Scale (s/div) 5ns/div~100s/div, step by 1~2.5~5
Rise Time (at input, typical) ≤ 17.5ns
จอแสดผล 3.8 inch color display with TFT panel (640 × 480 pixels, 65535 colors)
แชนแนล dual
Input Impedance 1MΩ ± 2%, in parallel with 20pF ± 5pF
Record Length max 6000 points on each channel
Interpolation sin (x) / x
Probe Attenuation Factor 1X,10X,100X,1000X
Input Coupling DC, AC, and GND
DC Accuracy (average) average >16 : ±(5% reading + 0.05div) for △V
Vertical Sensitivity 5mV/div~5V/div (at input)
Vertical Resolution (A/D) 8 bits (2 channels simultaneously )
Max Input Voltage 400V (PK – PK) (DC + AC, PK – PK, 1MΩ input impedance,
probe attenuation 10 : 1), CAT II
Trigger Type Edge, Video, Alternate
Trigger Mode Auto, Normal, Single
Trigger Level ±6 divisions from screen center
Acquisition Mode Sample, Peak Detect, and Average
DC Gain Accuracy ±3%
Automatic Measurement Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot,
Rise Time, Fall Time, Delay A→B↑, Delay  A→B↓, +Width, -Width, +Duty, -Duty
Waveform Math +, -, ×, ÷, FFT
Waveform Storage 4 waveforms
Lissajous Figure:
Bandwidth
full bandwidth
Lissajous Figure:
Phase Difference
±3 degrees
Communication Interface USB
แหล่งพลังงาน 100V-240V AC, 50/60Hz
Li-ion Battery 7.4V, 6 hours operation
ขนาดเครื่อง  (W × H × D) 180 × 115 × 40 (mm)
น้ำหนัก (without package) 645 กรัม

ภายในกล่องประกอบด้วย

  • สายไฟ
  • CD ซอฟต์แวร์
  • คู่มือการใช้งาน
  • สาย USB
  • โพรบ (Probe)
  • Probe Adjust
  • สาย Test Lead (มัลติมิเตอร์)
  • อะแดปเตอร์ 220V
  • Current Extension Module
  • Capacitance Ext Module
  • 5V 1KHz Output
