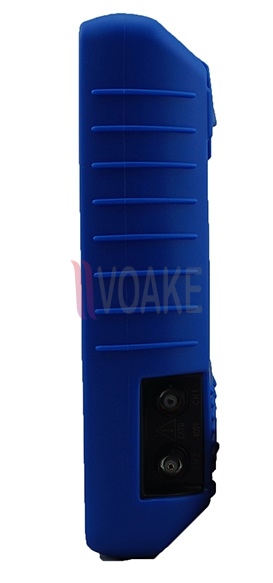

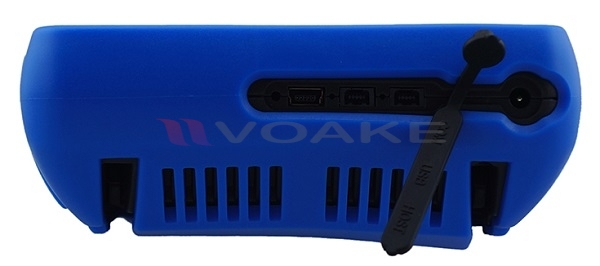

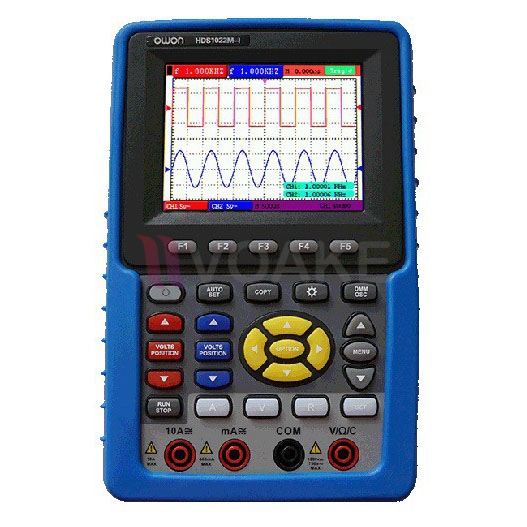

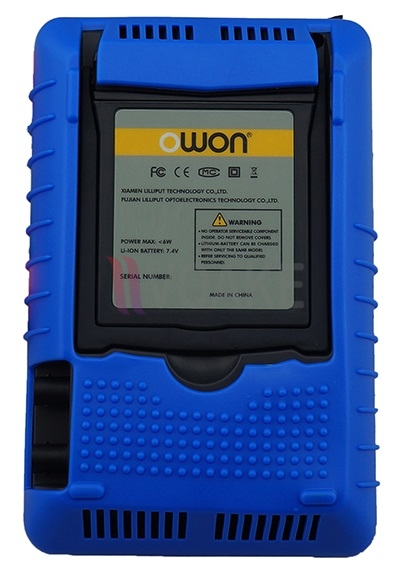

OWON HDS1022M-I 20MHz Oscilloscope ออสซิลโลสโคป

Oscilloscope ยี่ห้อ OWON รุ่น HDS1022M-I
แบนด์วิดธ์ 20MHz
ออสซิลโลสโคปแบบ 2 แชนแนล (ISOLATION)
2 in 1 (ดิจิตอลออสซิลโลสโคป + มัลติมิเตอร์)
แยกแชนแนลแบบ ISOLATION
เชื่อมต่อกับคอมพิวเตอร์ผ่าน USB พร้อซอฟต์แวร์

ยี่ห้อสินค้า (Brand) ของHong Kong
รหัสสินค้า: HDS1022M-I หมวดหมู่:
ระยะเวลาจัดส่งสินค้า: 15 ถึง 30 วัน
การจัดส่งสินค้า: ฟรีทาง Kerry หรือ ไปรษณีย์

รายละเอียดเพิ่มเติม

คุณสมบัติของ OWON HDS1022M-I 20MHz Oscilloscope ออสซิลโลสโคป

  • Oscilloscope ยี่ห้อ OWON รุ่น HDS1022M-I
  • แบนด์วิดธ์ 20MHz
  • ออสซิลโลสโคปแบบ 2 แชนแนล (ISOLATION)
  • 2 in 1 (ดิจิตอลออสซิลโลสโคป + มัลติมิเตอร์)
  • แยกแชนแนลแบบ ISOLATION
  • ฟังชั่นปรับย่านการวัดอัตโนมัติ  (Auto-scale)
  • ฟังชั่น FFT
  • เชื่อมต่อกับคอมพิวเตอร์ผ่าน USB พร้อซอฟต์แวร์
  • แบตเตอรี่แบบ Rechargeable Li-ion
  • มัลติมิเตอร์ รองรับ SCPI
  • 20 group automatic measurement options
  • จอแสดงผลแบบสี TFT LCD ขนาด 3.7 นิ้ว, 640 x 480 pixels

ภายในกล่องประกอบด้วย

  • สายไฟ
  • CD ซอฟต์แวร์
  • คู่มือการใช้งาน
  • สาย USB
  • โพรบ (Probe)
  • Probe Adjust
  • สาย Test Lead (มัลติมิเตอร์)
  • อะแดปเตอร์ 220V
  • Capacitance Ext Module
  • 5V 1KHz Output
  • กล่องอลูมิเนียมอย่างดี

ข้อมูลทางเทคนิคสำหรับ Oscilloscope

ยี่ห้อ/รุ่น OWON/HDS1022M-I
แบนด์วิดธ์ 20MHz
Sample Rate 100MS/s
Rise Time (at input, typical) ≤17.5ns
Record Length 6K points
แชนแนล dual, insulated ground of 1000 : 1
จอแสดงผล 3.7” color TFT LCD, 640 x 480 pixels
Floating Meas. Channel insulated input ground between multimeter / oscilloscope mode
Input Coupling DC, AC, and GND
Input Impedance 1MΩ±2%, in parallel connection with 15pF± 5pF
Horizontal Scale (s/div) 5ns/div – 100s/div, step by 1 – 2 – 5
Interval (△T) Accuracy single: ±(1 interval time + 100ppm x reading + 0.6ns),
average>16: ±(1 interval time + 100ppm x reading + 0.4ns)
Vertical Sensitivity 5mV/div – 5V/div (at input )
Vertical Resolution 8 bits
Max Input Voltage 400V (DC + AC / PK – PK, 1MΩ input impedance, probe attenuation in 10 : 1)
Trigger
Type
Edge rising edge, falling edge
Video line, field, random line, odd / even fields
Alternate
Trigger Mode Auto, Normal, and Single
Automatic
Measurement
Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Freq, Period,
Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty
DC Accuracy (average) average>16: ±(5% reading 0.05 div) for △V
Waveform Math +, -, *, / , FFT, invert
Waveform Storage 4 waveforms
Lissajous
Figure
Bandwidth full bandwidth
Phase Difference ±3 degrees
Cursor Measurement △V, and △T between cursors
Communication Interface USB host, and USB device
แบตเตอรี่ built-in Li-ion battery, 7.4V / 3500mAh
ขนาดเครื่อง (W / H / D) 180 x 113 x 40 mm
น้ำหนัก 645 g

ข้อมูลทางเทคนิคสำหรับมัลติมิเตอร์

Full Scale Reading 3(3/4) digit (max 4000-count) Diode 0V – 1.5V
Input Impedance 10 MΩ On / Off Test < 50 (± 30) beeping
Voltage VDC : 400mV, 4V, 400V : ±(1% ± 1 digit); max input : DC 400V
VAC : 4V, 40V, 400V : ±(1% ± 3 digits), Frequency : 40Hz – 400Hz;max input : AC 750V (virtual value)
Current DCA: 40mA, 400mA: ±(1.5% ±1 digit), 10A: ±(3% ± 3 digits)
ACA: 40mA: ±(1.5% ± 3 digit); 400mA: ±(2 ± 1 digit); 10A: ±(3% ± 3 digits)
Impedance 400Ω: ±(1% ± 3 digits); 4KΩ / 40KΩ / 400 KΩ / 4MΩ: ±(1% ± 1 digit); 40MΩ: ±(1.50% ± 3 digits)
Capacitance 51.2nF – 100uF : ±(3% ± 3 digits)
