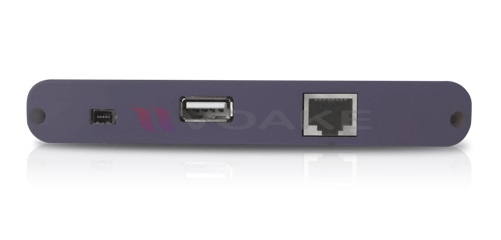

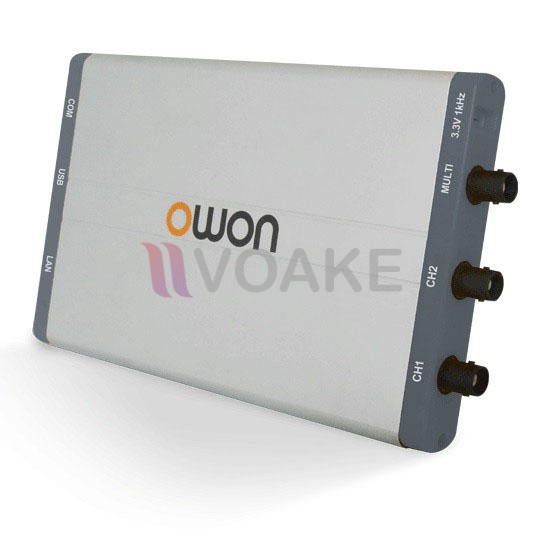

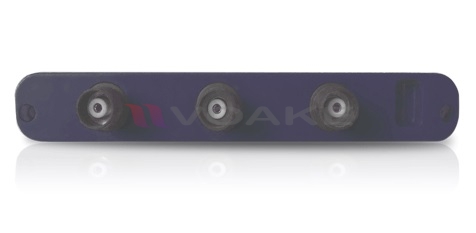

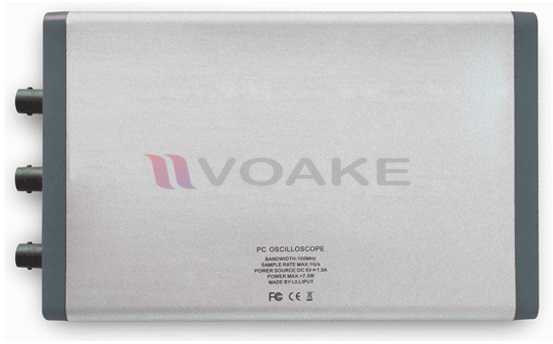

USB ออสซิลโลสโคป OWON VDS1022I 25MHz (2+1CH)

หรือ
QR Code

Oscilloscope แบบ USB isolation
แบนด์วิดธ์ 25MHz
Oscilloscope 2+1 แชนแนล
Sample Rate 100MS/s
Record Length 5K
Rise Time ≤14ns

ยี่ห้อสินค้า (Brand) ของHong Kong
รหัสสินค้า: VDS1022I หมวดหมู่:
ระยะเวลาจัดส่งสินค้า: 15 ถึง 30 วัน
การจัดส่งสินค้า: ฟรีทาง Kerry หรือ ไปรษณีย์
ไฟล์ข้อมูลสำหรับดาวน์โหลด

รายละเอียดเพิ่มเติม

คุณสมบัติของ USB ออสซิลโลสโคป OWON VDS1022I 25MHz (2+1CH)

  • Oscilloscope แบบ USB isolation
  • แบนด์วิดธ์ 25MHz
  • Oscilloscope 2+1 แชนแนล
  • Sample Rate 100MS/s
  • Record Length 5K
  • Rise Time ≤14ns
  • แสดงผล FFT หรือ r X-Y และรูปคลื่น บนหน้าจอเดียวกัน
  • ตัวเครื่องบางเป็นพิเศา พกพาสะดวก
  • เชื่อมต่อกับคอมพิวเตอร์ผ่าน USB 2.0
  • พร้อม CD ซอฟต์แวร์

ข้อมูลทางเทคนิค

รุ่น VDS1022I VDS1022 VDS2062 VDS2064 VDS3102 VDS3104
แบนด์วิดธ์ 25MHz 60MHZ 100MHZ
แชนแนล 2+1(multi) 4+1 (multi) 2+1 (multi) 4+1 (multi)
Sample Rate 100MS/s 500MSa/s 1GSa/s
Horizontal Scale (s/div) 5ns/div~100s/div,
step by 1~2~5
2ns/div~100s/div,
step by 1~2~5
Rise Time ≤14ns ≤5.8 ns ≤3.5 ns
Record Length 5K 10M 5M 10M 5M
Input Coupling DC AC GND
Input Impedance 1MΩ±2%,in parallel with10pF±5pF
Channels Isolation 50Hz : 100 : 1, 10MHz : 40 : 1
Max Input Voltage 400V (PK – PK)
(DC+AC, PK – PK)
40V (PK – PK)
(DC+AC, PK – PK)
DC Gain Accuracy ±3%
DC Accuracy Average≥16: ±(3% reading + 0.05div) for △T
Probe Attenuation Factor 1X, 10X, 100X, 1000X
LF Respond (AC, -3dB) ≥10Hz (at input, AC coupling, -3dB)
Sampling Rate/
Relay Time Accuracy
150ps
Interpolation sin(x) / x
Interval (△T) Accuracy
(full bandwidth)
Single: ± (1 interval time + 100ppm × reading + 0.6ns),
Average >16: ±(1 interval time + 100ppm × reading + 0.4ns)
Vertical Resolution (A/D) 8 bits resolution (2 channels simultaneously)
Vertical Sensitivity 5mV/div~5V/div
Trigger Type Edge, Pulse, Video, Slope, Alternate
Trigger Mode Auto, Normal, Single
Trigger Level ±5 divisions from screen center
Acquisition Mode Sample, Peak Detect, and Average
Line / Field Frequency (video) NTSC, PAL, and SECAM standard
Cursor Measurement △V, and △T between cursors
Automatic Measurement Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin,
Vtop, Vbase, Overshoot, Preshoot,
Rise Time, Fall Time, Delay A→B↑, Delay  A→B↓,
+Width, -Width, +Duty, -Duty
Waveform Math +, -, ×, ÷,  FFT
Lissajou’s  Figure Bandwidth full bandwidth
Phase
Difference
±3 degrees
Communication Interface USB 2.0 USB 2.0, LAN (optional)
Multi-function
Interface
Signal Type synchronized input / output, Pass / Fail , external trigger input
Level Standard TTL
แหล่งพลังงาน 5.0V/1A
กินไฟ ≤1.5W ≤5W
น้ำหนัก (W × H × D) 170 × 120 × 18 (mm) 190 × 120 × 18 (mm)
น้ำหนัก 0.26 กิโลกรัม 0.30 kg

ภายในกล่องประกอบด้วย

  • CD ซอฟต์แวร์
  • คู่มือการใช้งาน
  • สาย USB
  • โพรบ (Probe)
  • Probe Adjust
  • Silicon Gel Case
