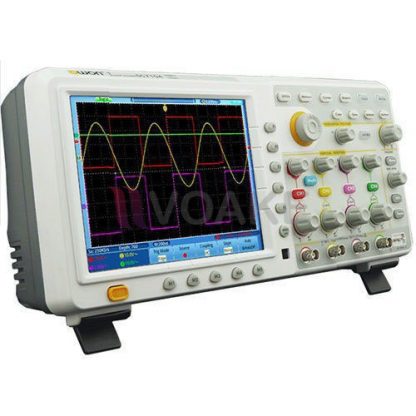

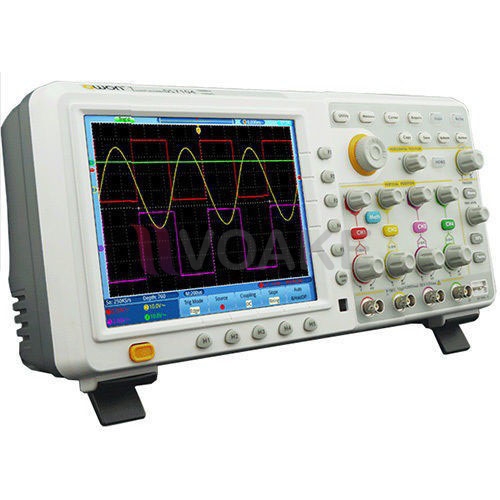

ออสซิลโลสโคป OWON TDS8104 100MHz 4 แชนแนล

หรือ
QR Code

Oscilloscope ยี่ห้อ OWON รุ่น TDS8104
Sample Rate 2GS/s
แบนด์วิดธ์ 100 MHz
ออสซิลโลสโคป แบบ 4 แชนแนล
Input Impedance 1MΩ ± 2%, in parallel with 10pF ± 5pF ; 50Ω ± 1%
เชื่อมต่อกับคอมพิวเตอร์ผ่าน USB พร้อมซอฟต์แวร์

ยี่ห้อสินค้า (Brand) ของHong Kong
รหัสสินค้า: TDS8104 หมวดหมู่:
ระยะเวลาจัดส่งสินค้า: 15 ถึง 30 วัน
การจัดส่งสินค้า: ฟรีทาง Kerry หรือ ไปรษณีย์
ไฟล์ข้อมูลสำหรับดาวน์โหลด

รายละเอียดเพิ่มเติม

คุณสมบัติของออสซิลโลสโคป OWON TDS8104 100MHz 4 แชนแนล

  • Oscilloscope ยี่ห้อ OWON รุ่น TDS8104
  • Sample Rate 2GS/s
  • แบนด์วิดธ์ 100 MHz
  • ออสซิลโลสโคป แบบ 4 แชนแนล
  • เชื่อมต่อกับคอมพิวเตอร์ผ่าน USB พร้อมซอฟต์แวร์
  • สามารถเชื่อมต่อระบบเครือข่าย LAN
  • เชื่อมต่อจอแสดงผลอื่นๆ ผ่านพอร์ต VGA

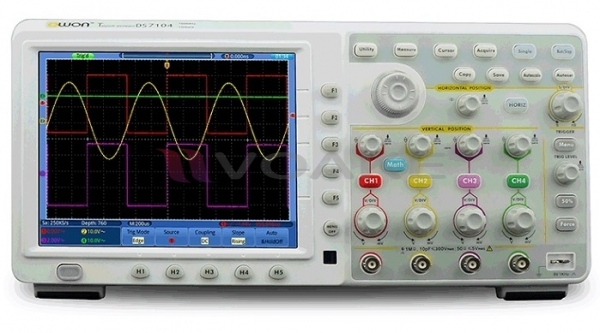

  • จอแสดงผล LCD สีแบบทัชสกรีน ขนาด 8 นิ้ว 800×600 พิกเซล
  • แจ้งเตือนด้วยเสียง
  • Record length 7.6M
  • Waveform capture rate 50,000 wfms/s
  • FFT points (length, and resolution variable)
  • Multi-window extension

ข้อมูลทางเทคนิค

รุ่น TDS7074 TDS7104 TDS8104 TDS8204
แบนด์วิทธ์ 70MHz 100MHz 200MHz
แชนแนล 4
Sample Rate 1GS/s 2GS/s
Waveform Capture Rate 50,000 wfms/s
จอแสดงผล จอ LCD สีขนาด 8 นิ้วแบบทัชสกรีน
Input Coupling DC, AC, and GND
Input Impedance 1MΩ ± 2%, in parallel with 10pF ± 5pF ; 50Ω ± 1%
Probe Attenuation Factor 1X, 10X, 100X, 1000X
Max Input Voltage 1MΩ input impedance : 400V (PK – PK) (DC + AC, PK – PK) ;
50Ω input impedance : 5V (PK – PK) (DC + AC, PK – PK)
Channel Isolation 50Hz:100:1 ; 10MHz:40:1
Interpolation sin(x)/x
Record Length 7.6M
Horizontal Scale (s/div) 2ns/div – 100s/div, step by 1 – 2 – 5
Interval (△T) Accuracy
(full bandwidth)
Single : ±(1 interval time + 100ppm × reading + 0.6ns),
Average>16 : ±(1 interval time + 100ppm × reading + 0.4ns)
Vertical Resolution (A/D) 8 bits resolution (4 channels simultaneously)
Vertical Sensitivity 2mV/div – 10V/div (at input)
Analog Bandwidth 70MHz 100MHz 200MHz
LF Respond (AC, -3dB) ≥10Hz (at input, AC coupling, -3dB)
Rise Time ≤5ns ≤3.5ns ≤1.7n
DC Accuracy ±3%
Trigger Type Edge, Pulse, Video, Slope
Trigger Mode Auto, Normal, Single
Trigger Level Range ±6 div from the screen center
Trigger level Accuracy (typical) ±0.3 div
Line / Field Frequency (video) NTSC, PAL, and SECAM standard
Automatic Measurement Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase,
Overshoot, Preshoot,Rise Time, Fall Time, Delay A→B↑,
Delay  A→B↓, +Width, -Width, +Duty, -Duty
Waveform Math +, -, ×, ÷, FFT
Waveform Storage 4 reference waveforms
Lissajous Figure
Bandwidth
full Bandwidth
Lissajous Figure
Phase Difference
±3 degrees
Cursor Measurement △V, and △T between cursors

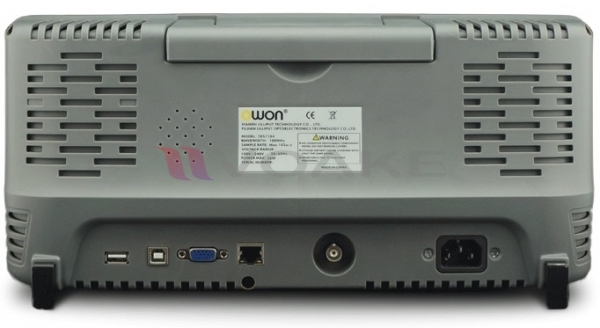

Communication Port USB host, USB device, VGA, LAN、AUX
แหล่งพลังงาน 100 – 240 V AC, 50/60Hz, CAT II
ขนาดเครื่อง  (W×H×D) 380 × 180 × 115 (mm)
น้ำหนัก (without package) 1.5 kg

ภายในกล่องประกอบด้วย

  • สายไฟ
  • CD ซอฟต์แวร์
  • คู่มือการใช้งาน
  • สาย USB
  • โพรบ (Probe)
  • Probe Adjust
