รายละเอียดเพิ่มเติม

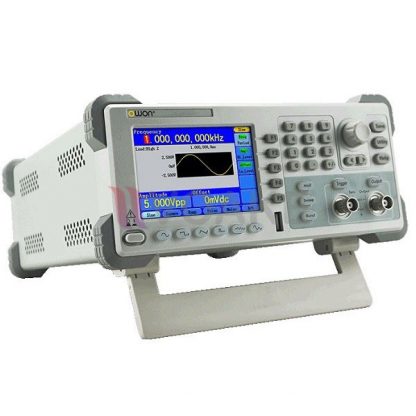

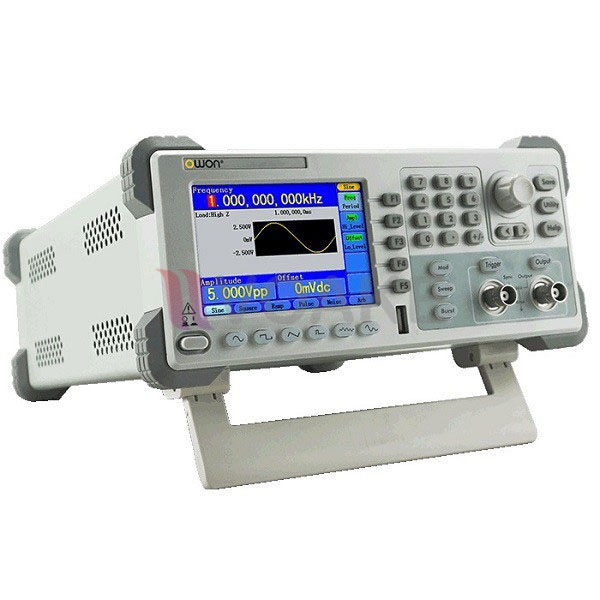

คุณสมบัติของ OWON AG-S Series Arbitrary Waveform และ Function Generator
แชนแนลแบบซิงเกิล
ความถี่เอาพุท 5MHz,10MHz, 80MHz, 100MHz, 120MHz, 150MHz
ใช้เทคโนโลยี DDS
Sample Rate 125MS/s, 400MS/s
Modulation functions AM, FM, PM, FSK, PWM, Sweep, และ Burst
5 ชนิดรูปคลื่นมาตรฐาน และ 45 built-in arbitrary waveforms
รองรับ SCPI
จอแสดงผลแบบ TFT LCD ขนาด 4 นิ้ว (480 × 320 พิกเซล)
ยี่ห้อ OWON รุ่น AG-S Series
ข้อมูลทางเทคนิค
| รุ่น | AG051 | AG051F | AG1011 | AG1011F | AG4081 | AG4101 | AG4121 | AG4151 | |
| แชนแนล | ซิงเกิล | ||||||||
| ความถี่เอาพุท | 5MHz | 10MHz | 80MHz | 100MHz | 120MHz | 150MHz | |||
| Sample Rate | 125MS/s | 400MS/s | |||||||
| Vertical Resolution | 14 bits | ||||||||
| รูปคลื่น | |||||||||
| รูปคลื่นมาตรฐาน | Sine, Square, Pulse, Ramp, and Noise | ||||||||
| Arbitrary Waveform | Exponential Rise, Exponential Fall, Sin(x)/x, Step Wave, and others, total 45 built-in waveforms, and user-defined arbitrary waveform |
||||||||
| ความถี่ (resolution 1μHz) | |||||||||
| Sine | 1μHz – 5MHz | 1μHz – 10MHz | 1μHz – 80MHz | 1μHz – 100MHz | 1μHz – 120MHz | 1μHz – 150MHz | |||
| Square | 1μHz – 5MHz | 1μHz – 5MHz | 1μHz – 40MHz | 1μHz – 50MHz | |||||
| Pulse | 1μHz – 5MHz | 1μHz – 5MHz | 1μHz – 20MHz | 1μHz – 25MHz | |||||
| Ramp | 1μHz – 1MHz | ||||||||
| Noise | 5MHz (-3dB) (typical) | 50MHz (-3dB) (typical) | |||||||
| Arbitrary Waveform | 1μHz – 5MHz | 1μHz – 10MHz | |||||||
| Amplitude | |||||||||
| Amplitude | 1m Vpp – 12.5 Vpp (50Ω), 1m Vpp – 25 Vpp (high impedance) | 10m Vpp – 10 Vpp (50Ω), 20m Vpp – 20 Vpp (high impedance) |
|||||||
| Resolution | 1mVpp or 14 bits | ||||||||
| DC Offset Range (AD+DC) | ±6.25V (50Ω), ±12.5V (high impedance) | ±5V (50Ω), ±10V (high impedance) | |||||||
| DC Offset Range Resolution |
1mV | ||||||||
| Load Impedance |
50Ω (typical) | ||||||||
| Arbitrary Waveform | |||||||||
| Wave Length | 2 pts to 8k pts | 2 pts to 1M pts | |||||||
| Sample Rate | 125MS/s | 400MS/s | |||||||
| Vertical Resolution |
14 bits | ||||||||
| Non-volatile Memory |
64M byte | ||||||||
| Modulation | |||||||||
| Modulation Waveform |
/ | AM, FM, PM, FSK, Sweep, and Burst |
/ | AM, FM, PM, FSK, Sweep, and Burst |
AM, FM, PM, FSK, PWM, Sweep, and Burst |
||||
| Modulation Frequency |
/ | 2mHz to 20.00KHz (FSK 2mHz – 100KHz) |
/ | 2mHz to 20.00KHz (FSK 2mHz – 100KHz) |
2mHz to 20.00KHz (FSK 1μHz – 100KHz) |
||||
| Input / Output | |||||||||
| Display | 4 inch (480 × 320 pixels) TFT LCD | ||||||||

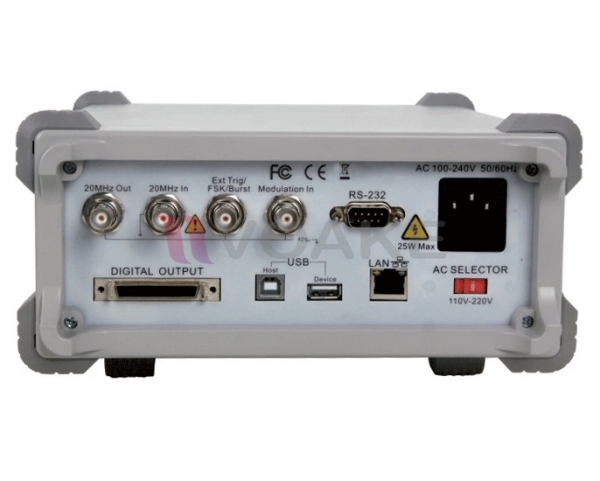

| Type | external modulation input | external modulation input external trigger input external reference clock input | external modulation input | external modulation input external trigger input external reference clock input | external modulation input, external trigger input / output, external reference clock input / output |
||||
| Communication Interface |
USB device | USB host, USB device, LAN,RS232(optional) | |||||||
| Mechanical | |||||||||
| ขนาดเครื่อง | 235 × 110 × 295 (mm) | ||||||||
| น้ำหนัก | 3.00 kg | ||||||||
